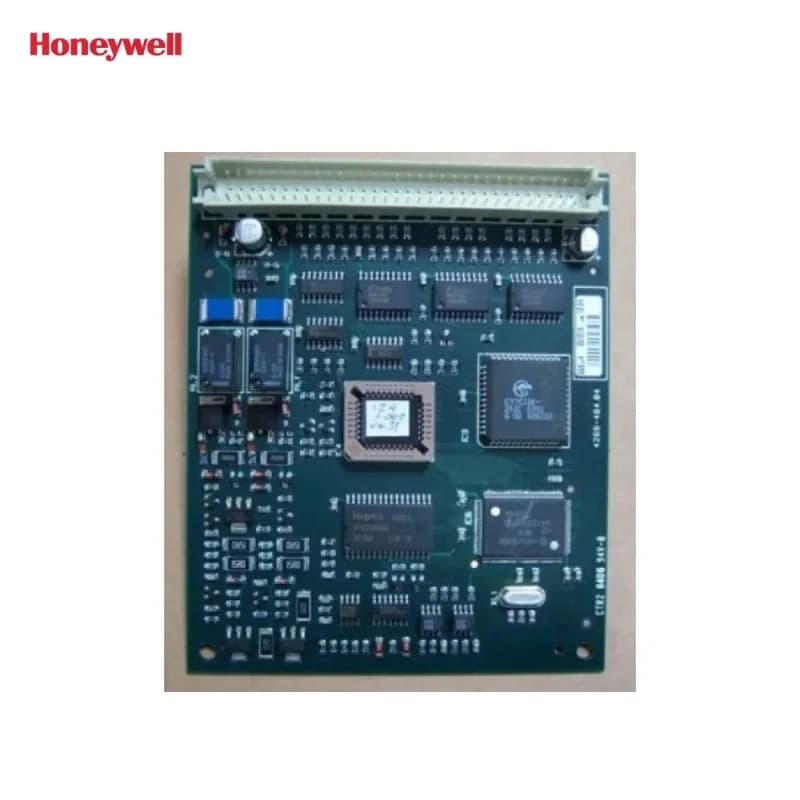

Honeywell Gent COMPACT-LPC-EN EN54 İlave Loop Kartı

✔ Ürün Açıklaması

COMPACT-LPC-EN, özellikle daha fazla dedektör, yangın butonu, siren, modül ve S-Quad cihazının aynı panel üzerinde kullanılacağı projelerde kapasite artırmak için tercih edilir.

Örneğin:

Mevcut Compact Panel

→ Loop 1

+ COMPACT-LPC-EN

→ Loop 2

şeklinde yapılandırılabilir.

Honeywell teknik dokümanında COMPACT-LPC-EN'in EN54 loop kartı olarak kullanıldığı ve Compact Plus panelin 1 loop'tan 2 loop'a genişletilebildiği belirtilmektedir.

✔ Öne Çıkan Özellikler

✔ 1 adet ilave adresli loop

✔ Gent Vigilon Compact uyumlu

✔ Gent Vigilon Compact Plus uyumlu

✔ EN54 uyumlu loop kartı

✔ 2 km'ye kadar loop uzunluğu desteği

✔ Yeni nesil S-Quad ve S-Cubed cihazlarla uyumlu

✔ S-Quad VAD cihazlarını destekler

✔ Loop akımı yeni nesil cihazlarla 800 mA'e kadar çıkabilir

✔ Panel kapasitesinin artırılmasını sağlar

✔ Panel içerisine takılan dahili genişletme kartıdır

✔ İlave harici panel gerektirmeden kapasite artırımı

✔ EN54-2 / EN54-4 sistem altyapısıyla kullanım

✔ Gent Vigilon Compact sistemleri için tasarlanmıştır

Honeywell'in ürün sayfasında kartın 2 km'ye kadar loop uzunluğunu desteklediği ve yeni S-Quad/S-Cubed cihazlarla kullanıldığında loop akımının 800 mA seviyesine çıkarıldığı belirtiliyor.

✔ Teknik Özellikler

Teknik Özellik

Değer

Marka

Honeywell Gent

Model

COMPACT-LPC-EN

Ürün Tipi

EN54 Loop Genişletme / Loop Processor Kartı

Loop Sayısı

1 Loop

Paneldeki Maksimum Loop

2 Loop

Uyumlu Panel

Gent Vigilon Compact / Compact Plus

Loop Uzunluğu

2 km'ye kadar

Loop Akımı

800 mA'e kadar*

Cihaz Teknolojisi

Analog Adresli

S-Quad Desteği

✔

S-Cubed Desteği

✔

EN54-23 VAD Desteği

✔

Montaj

Panel içerisine

Network Kartı

❌

Network Fonksiyonu

❌

İlave Loop

✔

Ürün Durumu

Üretimi sonlandırılmış

Sertifikasyon

EN54 uyumlu

* 800 mA değeri özellikle yeni nesil S-Quad/S-Cubed cihazlarla kullanılan EN loop kartı uygulamasına bağlıdır. Loop üzerindeki cihaz sayısı ve toplam güç tüketimi ayrıca hesaplanmalıdır.

✔ 1 Loop'tan 2 Loop'a Genişletme

COMPACT-LPC-EN'in temel görevi panelin loop kapasitesini artırmaktır.

Örneğin:

Mevcut sistem

Gent Compact Plus

→ Loop 1
→ Dedektörler
→ Butonlar
→ Sirenler
→ Modüller

Kart eklendikten sonra

Gent Compact Plus

→ Loop 1
→ Loop 2 ← COMPACT-LPC-EN

Böylece cihazlar iki ayrı loop'a dağıtılabilir.

Honeywell resmi dokümanı Compact Plus'ın 1 loop kontrol paneli olarak başlayıp 2 loop'a genişletilebildiğini açıkça belirtiyor.

✔ 2 km Loop Desteği

COMPACT-LPC-EN'in önemli avantajlarından biri daha uzun loop kablolamalarını desteklemesidir.

Honeywell ürün sayfasında yeni EN loop kartının 2 km'ye kadar loop uzunluğunu desteklediği belirtilmektedir.

Bu özellik özellikle:

• Büyük fabrikalar

• Oteller

• Hastaneler

• AVM'ler

• İş merkezleri

• Kampüsler

• Çok katlı binalar

gibi geniş alanlı projelerde avantaj sağlar.

✔ 800 mA Loop Kapasitesi

Yeni nesil S-Quad ve S-Cubed cihazların yüksek güç gereksinimlerini karşılamak amacıyla EN loop kartının loop akımı 800 mA seviyesine kadar çıkabilmektedir.

Bu sayede özellikle:

• S-Quad Sensor Sounder

• S-Quad VAD

• S-Cubed cihazlar

• Sesli/sesli-flaşörlü yangın alarm cihazları

gibi daha yüksek güç tüketebilen cihazların bulunduğu sistemlerde avantaj sağlar.

✔ S-Quad Uyumluluğu

COMPACT-LPC-EN, eski COMPACT-LPC kartından farklı olarak yeni nesil Gent cihazları için geliştirilmiş EN54 uyumlu loop kartıdır.

Özellikle S-Quad ve S-Cubed cihazların kullanıldığı sistemlerde tercih edilir. Honeywell dokümanlarında EN Compact loop kartının Mart 2014 sonrası versiyonlarının S-Quad cihazlarla kullanılmasına ilişkin gereksinimler ayrıca belirtilmektedir.

Bu nedenle eski bir Compact panelde kart değişimi yapılacaksa kart firmware versiyonu ve panel MCB/PSU uyumluluğu kontrol edilmelidir.

✔ Eski COMPACT-LPC ile Farkı

Özellik

COMPACT-LPC

COMPACT-LPC-EN

Loop sayısı

1

1

Panel kapasitesi

2 loop'a kadar

2 loop'a kadar

EN54 loop kartı

❌

✔

2 km loop

❌ / sınırlı

✔

Yeni S-Quad desteği

Sınırlı

✔

S-Cubed desteği

Sınırlı

✔

800 mA loop

❌

✔

Yeni nesil VAD

Sınırlı

✔

Kullanım amacı

Eski nesil loop

Yeni nesil EN54 loop

Bu nedenle S4-Quad/S-Cubed ağırlıklı yeni projelerde COMPACT-LPC-EN tercih edilmelidir. Honeywell de COMPACT-LPC-EN'i yeni nesil cihazlar ve daha uzun loop mesafeleri için tanımlıyor.

✔ Uyumlu Panel

COMPACT-LPC-EN özellikle:

Gent Vigilon Compact / Compact Plus

panelleri için tasarlanmıştır.

Honeywell'in güncel kurulum dokümanında COMPACT-LPC-EN, Compact Plus panel parçaları arasında doğrudan “Loop Card (EN54) up to 2Km” olarak listeleniyor.

✔ Dikkat Edilmesi Gereken Nokta

Bu kart:

❌ Network kartı değildir.
❌ RS485 network kartı değildir.
❌ Paneli 4 loop'a çıkarmaz.
❌ Harici loop genişletme kutusu değildir.

Tek görevi panele 1 adet ilave adresli loop kazandırmaktır.

Compact Plus için maksimum yapı:

Loop 1 + Loop 2 = 2 Loop

şeklindedir.

✔ Kullanım Alanları

• 🏨 Oteller

• 🏥 Hastaneler

• 🏭 Fabrikalar

• 🏢 İş merkezleri

• 🛍️ AVM'ler

• 🏫 Okullar

• 🏗️ Büyük ticari yapılar

• 🏢 Çok katlı binalar

• 🏭 Endüstriyel tesisler

• 🏘️ Konut projeleri

• 🏨 Konaklama tesisleri

Özellikle mevcut Gent Compact panelinin cihaz kapasitesi yetersiz kaldığında yeni bir panel almak yerine ikinci loop eklemek için kullanılabilir.

✔ Avantajları

✔ 1 loop ilave kapasite

✔ Compact paneli 2 loop'a çıkarma

✔ 2 km'ye kadar loop

✔ 800 mA'e kadar loop akımı

✔ S-Quad desteği

✔ S-Cubed desteği

✔ EN54 uyumlu

✔ VAD cihazlarıyla kullanım

✔ Panel içine kolay montaj

✔ Mevcut panelin kapasitesini artırma

✔ Büyük projelerde daha uzun loop kablolama imkanı
