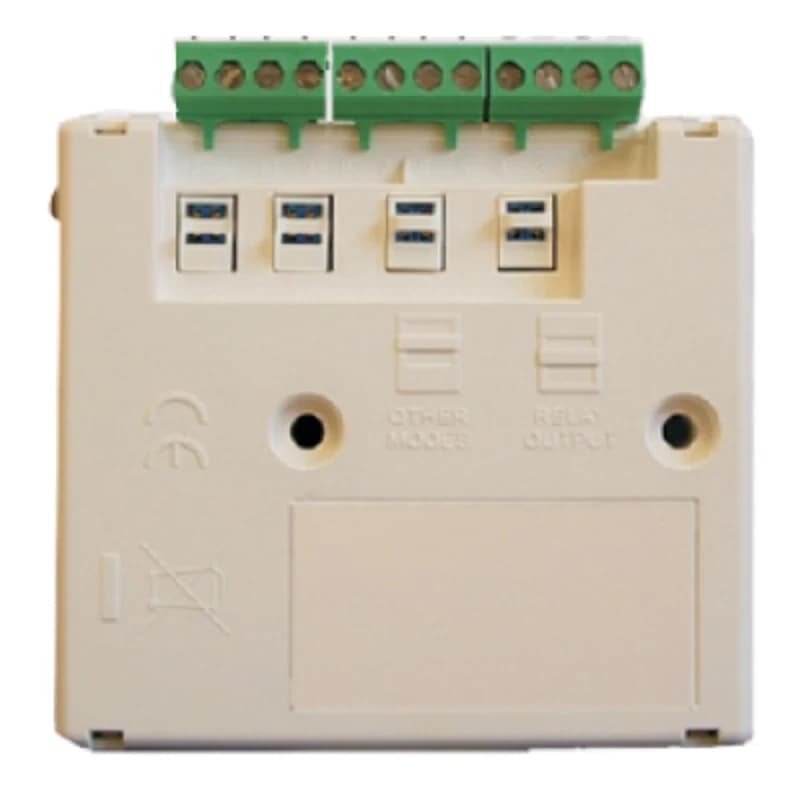

Honeywell Gent S4-34450 4 Kanal Giriş/Çıkış Adresli Interface Modülü

✔ Ürün Açıklaması

S4-34450, tek bir modül üzerinden birden fazla harici ekipmanın Gent adresli yangın alarm sistemine bağlanmasına olanak sağlar.

Örneğin:

Harici Sistemler
↓
S4-34450
↓
Gent Adresli Loop
↓
Vigilon Yangın Alarm Paneli

şeklinde kullanılabilir.

Dört kanalın her biri ihtiyaca göre giriş veya çıkış olarak yapılandırılabilir. Ancak konvansiyonel zon girişi yalnızca Kanal 1 üzerinden kullanılabilir.

✔ Öne Çıkan Özellikler

✔ 4 bağımsız kanal

✔ Giriş/çıkış olarak programlanabilir

✔ Loop üzerinden beslenir

✔ Harici güç kaynağı gerektirmez

✔ Fire Input desteği

✔ Fault Input desteği

✔ Supervisory Input desteği

✔ Confirmation Input desteği

✔ Relay Output desteği

✔ Confirmation Output desteği

✔ Kanal 1'de konvansiyonel Zone Input desteği

✔ NO/NC kontak seçimi

✔ 2 A / 24 V DC kontak kapasitesi

✔ Dahili 2 adet hat izolatörü

✔ EN 54-17

✔ EN 54-18

✔ LPCB onaylı

✔ Gent Vigilon sistemleriyle uyumlu

✔ Gent 34000 sistemleriyle uyumlu

✔ Teknik Özellikler

Teknik Özellik

Değer

Marka

Honeywell Gent

Model

S4-34450

Ürün Tipi

4 Kanal Giriş/Çıkış Interface Modülü

Seri

Gent S4

Teknoloji

Analog Adresli

Kanal Sayısı

4

Kanal Yapısı

Input / Output

Giriş Tipleri

Fire / Fault / Supervisory / Confirmation

Konvansiyonel Zone Girişi

✔ Kanal 1

Çıkış Tipi

Röle çıkışı / Confirmation Output

Kontak Tipi

NO / NC

Kontak Kapasitesi

2 A / 24 V DC

Besleme

Loop üzerinden

Harici Güç

Gerektirmez

Hat İzolatörü

2 adet dahili

Adresleme

Analog adresli

EN 54-17

✔

EN 54-18

✔

LPCB

✔

Modül Ağırlığı

100 g

Plastik Kutu ile

1.055 g

Metal Kutu ile

790 g

Çalışma Sıcaklığı

-10°C ~ +60°C

Depolama Sıcaklığı

-30°C ~ +70°C

Bağıl Nem

%95'e kadar, yoğuşmasız

Panel Uyumluluğu

Gent Vigilon / 34000

Honeywell teknik dokümanı S4-34450'nin modül ağırlığını 100 g, plastik kutuyla 1.055 g, metal kutuyla 790 g olarak veriyor.

✔ 4 Kanalın Kullanımı

S4-34450'nin en önemli avantajı, 4 kanalın farklı kombinasyonlarda kullanılabilmesidir.

Örneğin:

Kanal 1

🔥 Fire Input

Kanal 2

⚠️ Fault Input

Kanal 3

👁 Supervisory Input

Kanal 4

🔌 Relay Output

şeklinde aynı modül içerisinde farklı fonksiyonlar kullanılabilir.

Honeywell dokümanına göre kanalların herhangi bir kombinasyonu giriş veya çıkış olarak yapılandırılabilir. Konvansiyonel Zone Input ise yalnızca Kanal 1'de kullanılabilir.

✔ Giriş Fonksiyonları

S4-34450 giriş kanalları şu amaçlarla kullanılabilir:

🔥 Fire Input

Harici yangın alarm bilgisinin Gent paneline aktarılması.

⚠️ Fault Input

Harici cihazın arıza bilgisinin izlenmesi.

👁 Supervisory Input

Sprinkler, vana veya diğer supervisory sistemlerden bilgi alınması.

🔄 Confirmation Input

Bir çıkış komutunun karşılığında harici ekipmandan gelen doğrulama sinyalinin kontrol edilmesi.

🔥 Zone Input

Yalnızca Kanal 1, konvansiyonel dedektör ve yangın ihbar butonlarının bağlandığı zon olarak yapılandırılabilir.

✔ Çıkış Fonksiyonları

Modülün kanalları çıkış olarak da yapılandırılabilir.

Örneğin:

Gent Paneli Alarm Verdi
↓
S4-34450 Röle Çıkışı
↓
Harici Fan / Kapı / Söndürme Sistemi / Teknik Ekipman

şeklinde kullanılabilir.

Honeywell ürün sayfasına göre çıkış rölesi NO veya NC olarak kullanılabilir ve 1 A @ 30 V AC/DC rezistif yük kontrol edebilir.

Not: Honeywell'in farklı teknik dokümanlarında kontak değeri 2 A / 24 V DC ve 1 A / 30 V AC/DC rezistif olarak veriliyor. Proje tasarımında kullanılacak maksimum yük için ilgili uygulama/doküman değerinin esas alınması daha doğru olur.

✔ Loop Beslemeli

S4-34450 loop powered bir modüldür.

Yani modülün çalışması için ayrıca:

❌ Harici 24 V adaptör
❌ Harici güç kaynağı
❌ Ayrı akü

gerektirmez.

Modül Gent yangın alarm panelinin loop hattından beslenir ve panelin yedekleme sistemi tarafından desteklenir.

✔ Hat İzolatörü

S4-34450 üzerinde 2 adet dahili line isolator bulunur.

Loop üzerinde kısa devre meydana geldiğinde arızalı bölümün izole edilmesine yardımcı olur.

Bu sayede loop'un geri kalanındaki cihazların çalışmaya devam etmesi sağlanabilir. Honeywell ürün açıklamasında da interface modülünün cihaz izolasyonu için dahili loop isolator içerdiği belirtiliyor.

✔ Loop Kapasitesi

Honeywell Gent teknik dokümanında S4-34450 için:

• 170 adet/loop → standart 4 kanal kullanımı

• 8 adet/loop → kanallar sectored olarak yapılandırıldığında

• 32 adet/loop → konvansiyonel Zone Module olarak kullanım

değerleri belirtilmektedir.

Bu değerlerin gerçek projede loop üzerindeki diğer cihazlar ve yük faktörleriyle birlikte değerlendirilmesi gerekir.

✔ Montaj Seçenekleri

S4-34450 için farklı montaj seçenekleri bulunmaktadır:

S4-34490
→ Büyük plastik kutu

S4-34491
→ DIN ray montaj aparatı

S4-34492
→ Metal kutu

Honeywell'in teknik dokümanında bu montaj seçenekleri S4-34450 için açıkça listelenmektedir.

Not: S4-34450'nin kendisi yalnızca PCB/modül olarak satılabildiğinden, ürün sayfasında “kutu dahil değildir” bilgisini stok durumuna göre belirtmek faydalı olur.

✔ Uyumlu Sistemler

S4-34450 özellikle:

• Gent Vigilon

• Gent 34000

adresli yangın alarm sistemleriyle kullanılmak üzere tasarlanmıştır.

S4 interface modüllerinin yapılandırılması için Honeywell Gent Commissioning Tool yazılımı kullanılmaktadır. Honeywell dokümanı S4 interface modülleri için Commissioning Tool v1.21 gereksinimini belirtmektedir.

✔ Kullanım Alanları

➜ Konvansiyonel yangın alarm zonlarının entegrasyonu
➜ Yangın alarm sistemleri
➜ Sprinkler sistemleri
➜ Yangın pompası izleme
➜ Vana supervisory bilgileri
➜ Havalandırma sistemleri
➜ Duman tahliye sistemleri
➜ Fan kontrolü
➜ Teknik alarm sistemleri
➜ Jeneratör arıza bilgileri
➜ Harici yangın sistemleri
➜ Harici röle kontrolü
➜ Gent Vigilon projeleri
➜ Gent 34000 projeleri

✔ Avantajları

✔ Tek modülde 4 kanal

✔ Giriş ve çıkışların farklı kombinasyonlarda kullanılması

✔ Loop üzerinden besleme

✔ Harici güç kaynağı gerektirmemesi

✔ Fire / Fault / Supervisory / Confirmation girişleri

✔ Röle çıkışı

✔ Kanal 1'de konvansiyonel zon desteği

✔ Dahili hat izolatörleri

✔ EN 54-17 / EN 54-18

✔ LPCB onaylı

✔ Gent Vigilon uyumluluğu

✔ Gent 34000 uyumluluğu

✔ DIN ray montaj seçeneği

✔ Plastik ve metal kutu seçenekleri
