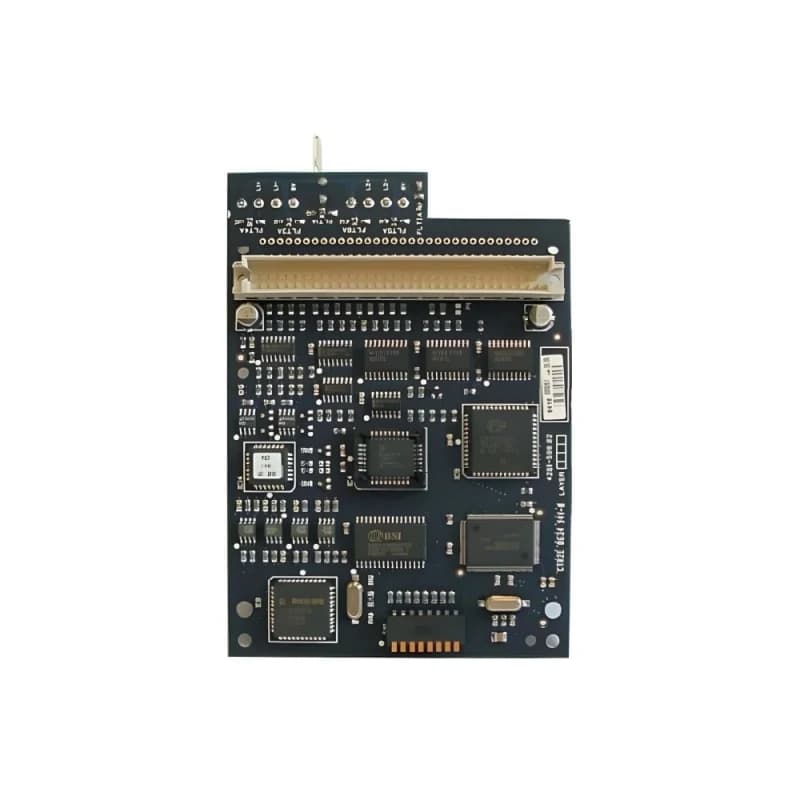

Honeywell Gent COMPACT-NC Vigilon Compact Network Kartı

✔ Ürün Açıklaması

COMPACT-NC, tek başına çalışan bir yangın alarm paneli değildir. Vigilon Compact / Compact Plus sistemine network özelliği kazandıran iletişim modülüdür.

Örneğin bir tesiste birden fazla Gent yangın alarm paneli bulunuyorsa:

Vigilon Compact Panel 1
↕
COMPACT-NC
↕
RS485 Bakır Network
↕
COMPACT-NC
↕
Vigilon Compact Panel 2

şeklinde paneller arasında haberleşme kurulabilir.

Honeywell dokümanına göre network üzerinde 31 adede kadar kontrol paneli bağlanabilir. Panellerin ring şeklinde bağlanması, network kablosunda oluşabilecek tek bir arızanın sistemin tamamını etkilemesini önlemeye yardımcı olur.

✔ Öne Çıkan Özellikler

✔ Gent Vigilon Compact network kartı

✔ Bakır network bağlantısı

✔ RS485 iletişim altyapısı

✔ Panelden panele veri iletişimi

✔ MCB üzerindeki CARD 2 yuvasına takılır

✔ Network adresi ayarlanabilir

✔ Baud rate ayarlanabilir

✔ 1–31 node adres aralığı

✔ Maksimum 31 kontrol paneli network bağlantısı

✔ Ring network yapısını destekler

✔ Güvenli yangın alarm paneli network altyapısı

✔ Vigilon Compact sistemleriyle kullanım

✔ Compact Plus sistemleriyle kullanım

✔ Kompakt ve kolay montajlı modül

✔ Teknik Özellikler

Teknik Özellik

Değer

Marka

Honeywell Gent

Ürün Kodu

COMPACT-NC

Ürün Tipi

Bakır Network Kartı

Ürün Grubu

Gent Vigilon Compact

Fonksiyon

Panel Network Haberleşmesi

İletişim

RS485

Bağlantı Tipi

Bakır

Montaj Yeri

MCB – CARD 2

Node Adres Aralığı

1–31

Baud Rate

2400 / 9600 / 19.2K / 38.4K

Çalışma Gerilimi

5 V RS485

Terminal

2,5 mm²

Önerilen Kablo

Belden 9729 veya eşdeğeri

Maks. Panel Sayısı

31

Network Yapısı

Ring

Network Mesafesi

Panel başına yaklaşık 1,2 km'ye kadar

Çalışma Sıcaklığı

0°C – 45°C

Depolama Sıcaklığı

-10°C – 55°C

Bağıl Nem

%90'a kadar, yoğuşmasız

Yaklaşık Ağırlık

108 g

Fiber Desteği

❌

Ürün Durumu

Üretimi sonlandırılmış / discontinued

Teknik değerler Honeywell/Gent COMPACT-NC kurulum dokümanındaki verilere dayanmaktadır.

✔ Network Kapasitesi

COMPACT-NC'nin en önemli özelliği, birden fazla yangın alarm panelinin tek bir network üzerinde haberleşmesini sağlamasıdır.

Honeywell/Gent dokümanında:

1–31 node adresi

tanımlanabildiği ve 31 kontrol paneline kadar güvenli network kurulabildiği belirtiliyor.

Örneğin:

Panel 1 → Adres 1
Panel 2 → Adres 2
Panel 3 → Adres 3
...
Panel 31 → Adres 31

şeklinde yapılandırılabilir.

✔ Ring Network Yapısı

Yangın alarm sistemlerinde network sürekliliği önemli olduğu için panellerin ring/topoloji şeklinde bağlanması tercih edilir.

Örneğin:

Panel 1 → Panel 2 → Panel 3 → Panel 4 → Panel 1

Bu yapı sayesinde network kablosunun bir noktasında meydana gelen kopma, iletişimin diğer yönden devam etmesine olanak sağlayabilir.

Honeywell'in teknik dokümanı networkün ring olarak kurulmasını ve network kablosundaki bir arızaya karşı sistem bütünlüğünün korunmasını özellikle belirtmektedir.

✔ Montaj

COMPACT-NC doğrudan panelin ana kontrol kartına takılır.

Master Control Board (MCB) üzerinde:

CARD 2

olarak belirtilen özel yuvaya monte edilir.

Bu nedenle ürün harici bir network switch gibi kullanılmaz.

Yani:

❌ Ethernet switch değildir.
❌ RJ45 network kartı değildir.
❌ IP network modülü değildir.
❌ Fiber network kartı değildir.

Yangın alarm panelleri arasındaki Gent özel network haberleşmesi için kullanılan RS485 bakır network kartıdır.

✔ Fiber Desteği

COMPACT-NC bakır network kartıdır.

Fiber bağlantı için kullanılan VIG-NC-FO gibi kartlarla karıştırılmamalıdır.

Honeywell'in ürün ailesinde:

• COMPACT-NC → Bakır network

• VIG-NC-FO → Multimode fiber network

• VIG-NC-SMF → Single-mode fiber

gibi farklı network kartları bulunmaktadır.

✔ Hangi Sistemlerde Kullanılır?

COMPACT-NC özellikle:

• Gent Vigilon Compact

• Gent Vigilon Compact Plus

• Çok panelli Gent yangın alarm sistemleri

• Merkezi yangın alarm networkleri

• Büyük ticari yapılar

• Hastaneler

• Oteller

• Fabrikalar

• AVM'ler

• Kampüsler

• Çok bloklu projeler

gibi uygulamalarda kullanılabilir.

✔ Önemli Uyumluluk Notu

COMPACT-NC'nin kullanılabilmesi için panelin uygun donanım ve yazılım versiyonuna sahip olması gerekir.

Kurulum dokümanında kartın VCS-MCB-N Master Control Board ve VCS-PSU-N ile uyumlu olduğu, ayrıca belirli yazılım versiyonu gerektirdiği belirtilmektedir.

Bu nedenle eski bir Gent Compact paneline sonradan COMPACT-NC eklenirken MCB ve yazılım versiyonu mutlaka kontrol edilmelidir.

✔ Avantajları

✔ Çoklu panel networkü oluşturma

✔ 31 panele kadar bağlantı

✔ RS485 bakır haberleşme

✔ Ring network desteği

✔ Panel adresleme

✔ Ayarlanabilir baud rate

✔ Kompakt yapı

✔ Panel içerisine kolay montaj

✔ Gent Vigilon Compact altyapısıyla uyumlu

✔ Merkezi yangın alarm yönetimine olanak sağlar
